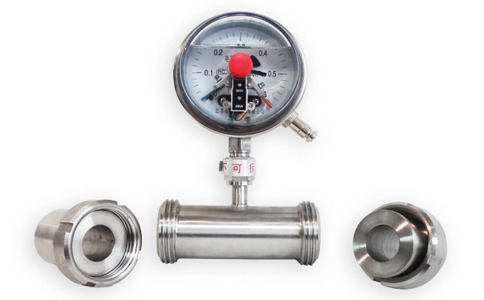

管道式隔膜壓力表

一、概述：
　　YTP、YNTP、YNXTP系列管道式隔膜壓力表是由不同功能類型的壓力表與一個管道式隔膜隔離體配接而成的，管道式隔膜隔離體的連接方式有螺紋連接與衛生型卡盤連接，夾持式等等，管道式隔膜壓力表是通過管道式內部的波紋式隔離膜片帶來傳導壓力的，管道式隔膜壓力表是通過隔離液作為傳導介質，所以它不能測量很小的壓力。廣泛應用于石油、化工、醫藥、食品、造紙等行業。管道式隔膜壓力表采用耐用壓力表故有效的消除了介質脈動和環境振動所產生的影響，使得儀表指示穩定、可靠，并提高了儀表的使用壽命，所以經常適用于測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體當中。
二、管道式隔膜壓力表量程選擇（MPa）：
0~0.1 0~0.25 0~0.4 0~0.6 0~1.0 0~1.6 0~2.5 0~4.0……
三、技術參數：
1、表盤直徑：φ60 φ100 φ150
2、精度等級：1.6級；2.5級
3、介質溫度：-20~200℃
四、管道式隔膜壓力表選型：

壓力表型號	表盤直徑	隔膜體連接形式	膜片材質	本體材質	型譜說明
YTP					隔膜壓力表
YNTP					耐震隔膜壓力表
YXTP					電接點隔膜壓力表
YNXTP					耐震電接點隔膜壓力表（僅100,150表盤）
YTZTP					電阻遠傳隔膜壓力表（僅150表盤）
YNTZTP					耐震電阻遠傳隔膜壓力表（僅150表盤）
YTTTP					差動遠傳隔膜壓力表（僅100,150表盤）
	60				表盤直徑φ60mm
	100				表盤直徑φ100mm
	150				表盤直徑φ150mm
		MGL			管道式外螺紋連接
		MGF			管道式法蘭連接
		MGC			管道式衛生型卡盤連接
			316L		316L膜片
			HC		HC膜片
			T		特殊要求
				304	本體材質304
				316	本體材質316

五、附加說明
訂制本產品的具體情況請來電咨詢！
